【型 號】0632 3510
【品 牌】德國德圖TESTO
【主要指標】可同時安裝多達6個煙氣傳感器，其中標配O2傳感器， 另5個傳感器可從CO, NO, NO2, SO2, H2S, CxHy以及CO2中自由選擇
【技術指標】
煙氣分析儀專為工業現場的煙氣排放分析而設計。在“應用”菜單欄中，您能找到以下內置標準測量模塊以及自定義測量模塊：
► 燃燒器
► 發動機λ＞1
► 發動機λ≤1
► 渦輪機
► 自定義

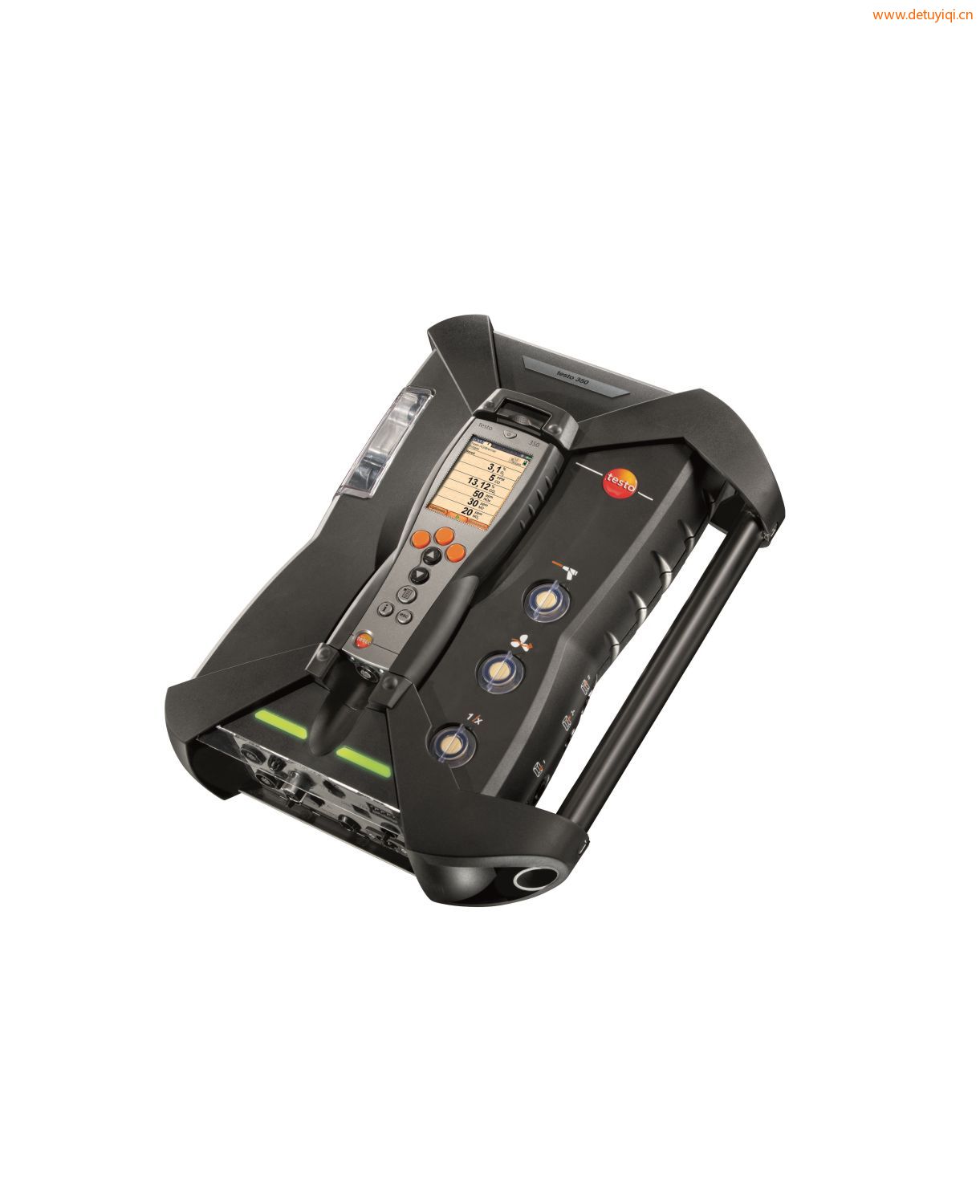

testo 350 - 煙氣分析儀分析箱
訂貨號 0632 3510
-
量程擴展功能確保突發高濃度情況下也可進行精確測量
-
氣體傳感器更換及易損件維護極其簡便
-
外殼堅固，管道煙氣燃燒效率分析儀，內置防撞保護以適用于惡劣環境
-
自動運行長期連續測量程序
testo 350是一款堅固，煙氣鉛分析儀，操作簡便的便攜式煙氣分析儀，專為滿足各種煙氣分析、精確排放檢測需求而設計。 分析箱內可同時安裝多達6個煙氣傳感器，其中標配O2傳感器，手持式煙氣分析儀， 另5個傳感器可從CO, NO, NO2, SO2, H2S, CxHy以及CO2中自由選擇。
產品描述
適用于專業煙氣分析及工業排放測量。testo 350便攜式煙氣分析儀堅固而可靠的設計適用于各種環境下的煙氣測量和分析的應用。testo 350同時具有數據分析及管理功能。testo 350便攜式煙氣分析儀由兩個部件組成
-
testo 350手操器 (獨立產品)用于執行，操作并控制整部儀器并顯示測量值。配備結構清晰的彩色顯示屏，約克煙氣分析儀，操作極其簡便。內置4種預設測量應用菜單可供選擇，便攜式德圖煙氣分析儀，分別是：燃燒器，渦輪機，發動機以及自定義。菜單導航將引導您安全簡便的進行煙氣測量任務，綜合煙氣分析儀，省時省力。當分析箱被固定于測試現場時，手操器可遠程對其進行操控。尤其在進行大型系統測量時，我們推薦這種應用方式。
-
testo 350分析箱裝載所有煙氣分析測量所需的傳感器以及電子系統。標配O2傳感器，但是至少選配另外一個（最多可選配5個）傳感器才能進行測量�？晒┻x配的傳感器分別有：CO, CO2, NO, NO2, SO2, H2S 以及CxHy。
可選配的量程擴展功能確保即使煙氣濃度超高情況下也同樣可進行測量。量程擴展功能在突發煙氣濃度過高情況下自動開啟。一個可被選定的傳感器可通過指定倍數（擴展倍數可選擇）進行量程擴展。儀器背部寬大的檢修口使得儀器保養和易損件的維護十分簡單方便，例如泵和過濾器，在現場即可進行快速清理和更換。testo 350還帶有很多儀器自診斷功能，便攜式煙氣煙塵分析儀，錯誤報告使用純文本格式，因而簡單易懂，編寫式煙氣分析儀，而同時儀器將持續顯示當前讀數。
分析箱可通過手操器進行操控，同時也可通過USB以及數據總線接口連接電纜至電腦或筆記本電腦進行操控。經編程后的分析箱可單獨進行測量及儲存測量數據，也可將測量數據直接傳送至手操器。
用testo 350進行工業煙氣排放檢測
煙氣分析儀專為工業現場的煙氣排放分析而設計。在“應用”菜單欄中，您能找到以下內置標準測量模塊以及自定義測量模塊：► 燃燒器
► 發動機λ＞1
► 發動機λ≤1
► 渦輪機
► 自定義
產品包含
testo 350分析箱，標配O2傳感器，德圖煙氣，內置差壓及環境溫度(NTC)傳感器，菲索煙氣分析儀，帶K型(NiCr-Ni)和S型熱電偶（Pt10Rh-Pt）熱電偶連接口，德圖數據總線接口，觸發器輸入接口，充電電池，數據存儲模塊以及USB接口。
NTC
|
|
|
|---|---|
|
測量范圍 |
-20 ~ +50 °C |
|
測量精度 |
±0.2 °C (-10 ~ +50 °C) |
|
分辨率 |
0.1 °C (-20 ~ +50 °C) |
| Type K (NiCr-Ni) | |
|---|---|
|
測量范圍 |
-200 ~ +1370 °C |
|
測量精度 |
±0.4 °C (-100 ~ +200 °C) ±1 °C (-200 ~ -100.1 °C) ±1 °C (200.1 ~ +1370 °C) |
|
分辨率 |
0.1 °C (-200 ~ +1370 °C) |
| Type S (Pt10Rh-Pt) | |
|---|---|
|
測量范圍 |
0 ~ +1760 °C |
|
測量精度 |
±1 °C (0 ~ +1760 °C) |
|
分辨率 |
0.1 °C (0 ~ +1760 °C) |
| 差壓 | |
|---|---|
|
測量范圍 |
-40 ~ +40 hPa -200 ~ +200 hPa |
|
測量精度 |
±1.5 %測量值 (-40 ~ -3 hPa) ±1.5 %測量值 (+3 ~ +40 hPa) ±0.03 hPa (-2.99 ~ +2.99 hPa) ±1.5 %測量值 (-200 ~ -50 hPa) ±1.5 %測量值 (+50 ~ +200 hPa) ±0.5 hPa (-49.9 ~ +49.9 hPa) |
|
分辨率 |
0.01 hPa (-40 ~ +40 hPa) 0.1 hPa (-200 ~ +200 hPa) |
| 絕壓 | |
|---|---|
|
測量范圍 |
600 ~ +1150 hPa |
|
測量精度 |
±10 hPa |
|
分辨率 |
1 hPa |
| CO測量 |
|---|
| O₂測量 | |
|---|---|
|
測量范圍 |
0 ~ +25 Vol.% |
|
測量精度 |
±0.8%滿量程 (0 ~ +25 Vol.%) |
|
分辨率 |
0.01 Vol.% (0 ~ +25 Vol.%) |
|
相應時間 |
20 s (t95) |
| CO (H₂補償) | |
|---|---|
|
測量范圍 |
0 ~ +10000 ppm |
|
測量精度 |
±5 %測量值 (+200 ~ +2000 ppm) ±10 %測量值 (+2001 ~ +10000 ppm) ±10 ppm (0 ~ +199 ppm) |
|
分辨率 |
1 ppm (0 ~ +10000 ppm) |
|
相應時間 |
40 s |
| CO low (H₂補償) | |
|---|---|
|
測量范圍 |
0 ~ 500 ppm |
|
測量精度 |
±5 %測量值 (+40 ~ +500 ppm) ±2 ppm (0 ~ +39.9 ppm) |
|
分辨率 |
1 ppm (0 ~ +500 ppm) |
|
相應時間 |
40 s |
| NO測量 | |
|---|---|
|
測量范圍 |
0 ~ +4000 ppm |
|
測量精度 |
±5 %測量值 (+100 ~ +1999 ppm) ±10 %測量值 (+2000 ~ +4000 ppm) ±5 ppm (0 ~ +99 ppm) |
|
分辨率 |
1 ppm (0 ~ +4000 ppm) |
|
相應時間 |
30 s |
| NO low 測量 | |
|---|---|
|
測量范圍 |
0 ~ +300 ppm |
|
測量精度 |
±5 %測量值 (+40 ~ +300 ppm) ±2 ppm (0 ~ +39.9 ppm) |
|
分辨率 |
±0.1 ppm (0 ~ +300 ppm) |
|
相應時間 |
30 s |
| NO₂測量 | |
|---|---|
|
測量范圍 |
0 ~ +500 ppm |
|
測量精度 |
±5 %測量值 (+100 ~ +500 ppm) ±5 ppm (0 ~ +9.99 ppm) |
|
分辨率 |
0.1 ppm (0 ~ +500 ppm) |
|
相應時間 |
40 s |
| SO₂測量 | |
|---|---|
|
測量范圍 |
0 ~ +5000 ppm |
|
測量精度 |
±5 %測量值 (+100 ~ +2000 ppm) ±10 %測量值 (+2001 ~ +5000 ppm) ±5 ppm (0 ~ +99 ppm) |
|
分辨率 |
1 ppm (0 ~ +5000 ppm) |
|
相應時間 |
30 s |
| 有效性測定 | |
|---|---|
|
測量范圍 |
0 ~ +120 % |
|
分辨率 |
0.1 % (0 ~ +120 %) |
| 煙氣損失 | |
|---|---|
|
測量范圍 |
0 ~ +99.9 % |
|
分辨率 |
0.1 % (0 ~ +99.9 %) |
| 煙氣露點計算 | |
|---|---|
|
測量范圍 |
0 ~ +99.9 °Ctd |
|
分辨率 |
0.1 °Ctd (0 ~ +99.9 °Ctd) |
| CO₂測量(通過O₂計算) | |
|---|---|
|
測量范圍 |
0 ~ CO₂ max |
|
測量精度 |
由O₂計算 ±0.2 Vol.% |
|
分辨率 |
0.01 Vol.% |
| H₂S測量 | |
|---|---|
|
測量范圍 |
0 ~ +300 ppm |
|
測量精度 |
±5 %測量值 (+40 ~ +300 ppm) ±2 ppm (0 ~ +39.9 ppm) |
|
分辨率 |
0.1 ppm (0 ~ +300 ppm) |
|
相應時間 |
35 s |
| CO₂測量(紅外) | |
|---|---|
|
測量范圍 |
0 ~ +50 Vol.% |
|
測量精度 |
±0.3 Vol.% + 1 %測量值 (0 ~ 25 Vol.%) ±0.5 Vol.% + 1.5 %測量值 (25 ~ 50 Vol.%) |
|
分辨率 |
0.01 Vol.% (0 ~ 25 Vol.%) 0.1 Vol.% (> 25 Vol.%) |
|
相應時間 |
10 s |
| 風速 | |
|---|---|
|
測量范圍 |
0 ~ +40 m/s |
|
分辨率 |
0.1 m/s (0 ~ +40 m/s) |
| 甲烷 | |
|---|---|
|
測量范圍 |
100 ~ 40000 ppm |
|
測量精度 |
< 400 ppm (100 ~ 4000 ppm) < 10 %測量值 (> 4000 ppm) |
|
分辨率 |
10 ppm |
|
煙氣中最低氧量 |
2 % + (2 x mv 甲烷) |
|
相應時間 |
< 40 s |
|
回應系數 |
1 |
| 丙烷 | |
|---|---|
|
測量范圍 |
100 ~ 21000 ppm |
|
測量精度 |
< 400 ppm (100 ~ 4000 ppm) < 10 %測量值 (> 4000 ppm) |
|
分辨率 |
10 ppm |
|
煙氣中最低氧量 |
2 % + (5 x mv 丙烷) |
|
相應時間 |
< 40 s |
|
回應系數 |
1.5 |
| 丁烷 | |
|---|---|
|
測量范圍 |
100 ~ 18000 ppm |
|
測量精度 |
< 400 ppm (100 ~ 4000 ppm) < 10 %測量值 (> 4000 ppm) |
|
分辨率 |
10 ppm |
|
煙氣中最低氧量 |
2 % + (6.5 x mv 丁烷) |
|
相應時間 |
< 40 s |
|
回應系數 |
2 |
| 技術參數 | |
|---|---|
|
存放溫度 |
-20 ~ +50 °C |
|
重量 |
4800 g |
|
直徑 |
330 x 128 x 438 mm |
|
操作溫度 |
-5 ~ +45 °C |
|
外殼 |
ABS |
|
防護等級 |
IP40 |
|
保修 |
1年; 傳感器6個月 |
|
電池類型 |
鋰電池 |
|
電池壽命 |
5小時 |
|
電源 |
交流電100V - 240V (50 - 60 Hz) |
|
直流電壓輸入 |
11V - 40V |
|
觸發信號輸入 |
電壓 5 - 12 V (上升或下降) 脈沖頻率 > 1 s 負載：5 V/max, 5 mA, 12 V/max. 40 mA |
|
最大濕度負載 |
分析儀煙氣入口處露點溫度+70 ℃ |
|
露點計算 |
0 °Ctd; 99 °Ctd |
|
最大粉塵負載 |
20 g/m3 煙塵量 |
|
最大煙氣負壓 |
-300 mbar |
|
最大煙氣正壓 |
50 mbar |
|
軟管長度 |
最長16.2 m (通過5根延長軟管連接) |
|
泵流量 |
1 升/分鐘，帶流量監測 |
|
最大內存 |
250,000個讀數 |
